ESM系列 - 高效率自吸式污泥渣漿泵浦

ESM系列-高效率自吸式污泥渣漿泵浦

ESM系列為MITSUWA進化而成的機型，兼具精簡而有力。提供三種材質選擇：FC200、HiCr、SCS。主要用於輸送工業廢水處理設備所產生的活性污泥、混凝汙泥、消石灰漿等液體。



根據使用條件提供兩種類型：臥式皮帶驅動式（皮帶式）及聯軸器直結驅動式（直結式）。



MITSUWA ESM系列 - 高效率自吸式污泥渣漿泵浦，最大流量可達0.25 m3/min，最高揚程可達32 m（直結式）。其特點如下：



◆ 提供兼具環保與節能的新選擇。
- 以現行自吸式污泥渣漿泵浦的知識與經驗為基礎，運用3D分析軟體進行設計優化，進一步提升效率與性能的機型。



◆ 為了提升效率與最佳化所進行的重新設計
- 透過3D CAD進行流體解析，重新設計以實現更高效率與最佳化讓泵浦性能大幅提升 × 軸動力大幅降低

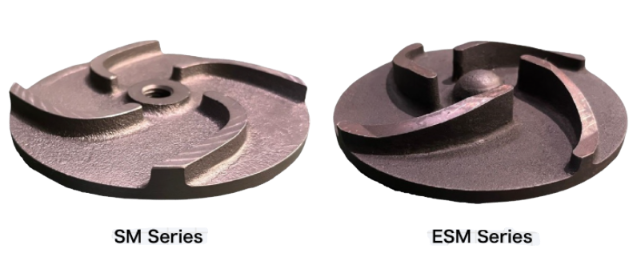

變更1 ● 葉輪形狀
為使液體能更順暢加速，將螺紋式連接部進行調整，同時為了更有效施加壓力，將導流葉片改為錐形（漸縮）設計。

變更2 ● 渦卷形狀
為避免流體速度急遽下降並使其更平順加速，將流道斷面積設計為逐步擴大的形狀。





◆ 特點－兼顧效率與性能
- 雙重機械軸封設計 : 可有效降低軸封洩漏，維持周邊環境潔淨
- 軸封部無需外部注水 : 能降低運轉成本。
- 自吸式 : 可靈活對應各種安裝環境，也可由水中泵浦輕鬆切換
- 背拉式結構 : 能有效降低軸封洩漏，維持周邊環境潔淨
- 效率大幅提升 × 泵浦軸動力大幅降低 : 相較傳統密封式泵浦1.5SM，整體性能顯著提升



◆ 互換性
- 泵浦外觀尺寸與現行自吸式污泥渣漿泵浦 1.5SM相同，可直接進行單機更換。
※ 但由於泵浦性能提升，可能會對馬達動力產生影響，建議確認型號與製造編號後，請再洽詢製造商。



◆ 注意事項
- 禁止逆轉運轉，否則可能導致葉輪脫落並造成泵浦損壞。
- 葉輪、耐磨板及軸心必須為相同型號，否則無法安裝。
- 若僅更換泵浦本體，可能導致流量過大，因此必要時需調整流量控制閥開度或重新設定變頻器。



主要用途有：
- 各種渣漿液體（消石灰液、陶瓷、鐵氧體等）的輸送及循環使用
- 工廠廢水處理設備中的原水輸送、活性污泥輸送、凝集污泥抽取等
- 雜廢水、製程廢水、洗淨廢水、底槽廢水等所有與廢水輸送相關應用
