光學鏡片製程有機廢水處理系統（MBR）製程 | 光學器材大廠輸送汙泥和污水：MITSUWA SM系列 - 自吸式污泥渣漿泵浦-皮帶式 2SM-LB

【應用領域】

光學鏡片製程有機廢水處理系統（MBR）製程 | 光學器材大廠輸送汙泥和污水 : MITSUWA SM系列 - 自吸式污泥渣漿泵浦-皮帶式 2SM-LB



在光學鏡片製程中，研磨、拋光與清洗等工序會產生大量含有有機物與研磨粉末的廢水。此類廢水若未經有效處理，將對後端放流水標準與環境保護造成嚴重影響，因此需透過生物處理與膜過濾技術進行淨化。

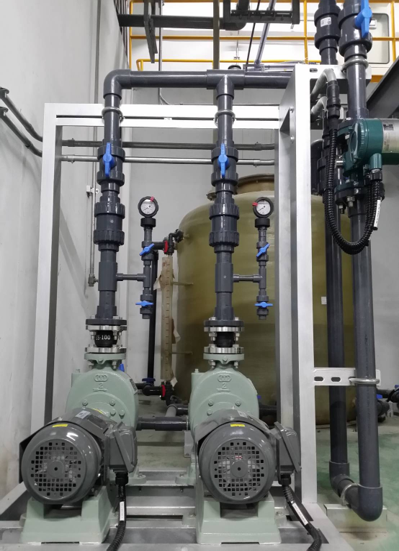

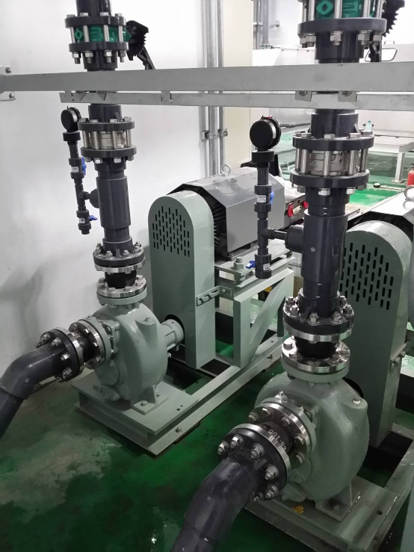

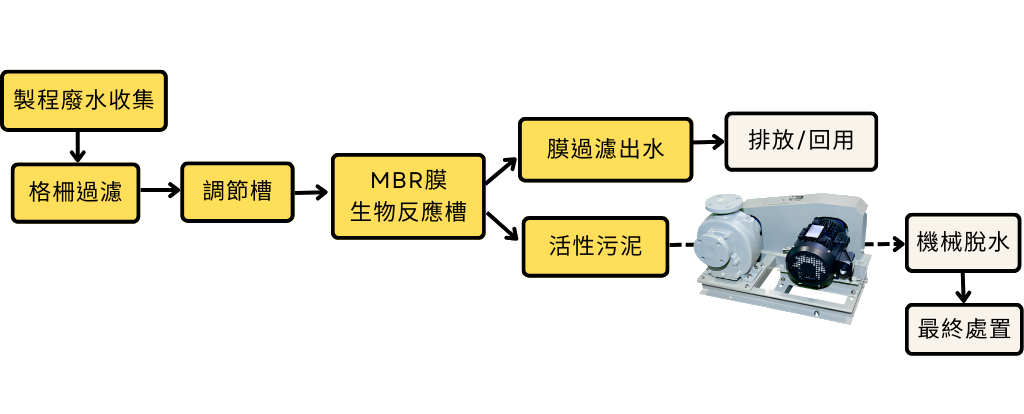

整體處理流程始於製程廢水收集，將各製程單元產生的含有機物廢水集中導入系統。經格柵過濾（攔污柵），去除較大懸浮物與雜質，避免後段設備堵塞。隨後進入調節槽，均化水質與水量，確保進入生物處理單元的穩定性。(圖一&二)

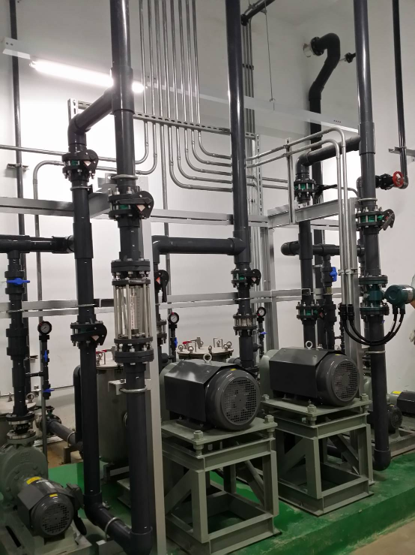

核心處理單元為MBR膜生物反應槽，結合活性污泥法與膜分離技術，能高效去除有機污染物並獲得高品質出水。在此過程中，反應槽內會產生大量高濃度活性污泥，必須穩定排送至後段脫水設備。(圖三)

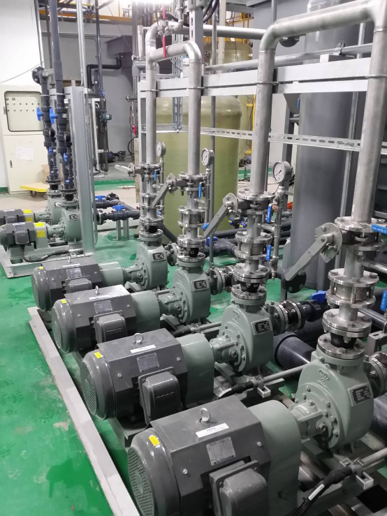

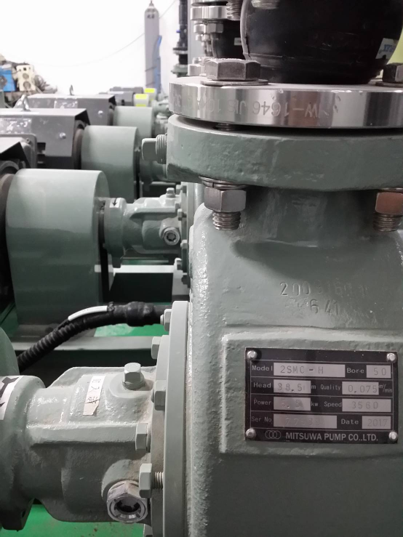

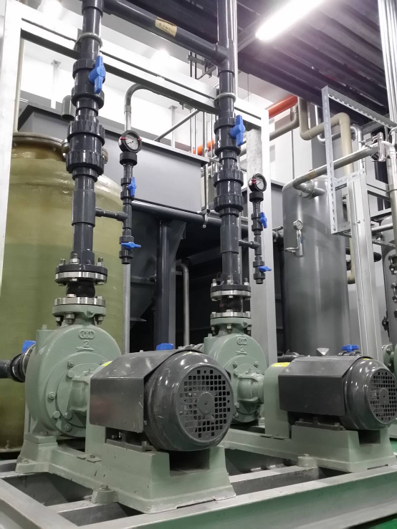

此關鍵步驟由 MITSUWA SM系列 - 自吸式污泥渣漿泵浦-皮帶式 2SM-LB 完成。2SM-LB 專為高固含活性污泥輸送設計，具備強勁自吸能力，可在無底閥狀態下快速啟動並連續輸送濃縮污泥至機械脫水設備。該泵浦採用耐磨材質製造（如高鉻合金或不鏽鋼），長時間運行亦能保持穩定性能，有效降低維護頻率與停機風險。(圖四&五&六)



經 污泥泵浦 - MITSUWA 2SM-LB 輸送至脫水機後，污泥被進一步固液分離，脫水後的泥餅進行最終處置，而膜過濾出水則可達到排放或回用標準，整體系統確保光學鏡片製程達成高效且環保的廢水管理。



              (圖一)                            (圖二)                           (圖三)                         (圖四)                            (圖五)                            (圖六)





【產品特色】

SM系列 - 自吸式污泥渣漿泵浦-皮帶式 2SM-LB 是一款專為中小流量汙泥輸送打造的高效解決方案



SM系列 - 自吸式汙泥渣漿泵浦 為 MITSUWA 專為應對含固體與高黏度液體輸送需求所打造的產品類別。其中，SM系列-自吸式污泥渣漿泵浦-皮帶式 則是該系列中的一大亮點，兼具高效能與易維護性，廣泛應用於電子及半導體業、化學加工業、水及廢水處理業、鋼鐵業、窯業及陶瓷業等，憑藉其穩定性、耐用性與易維護特性，成為提升製程效率與可靠性的理想選擇。



該系列泵浦專為中小流量與含固體液體輸送需求設計，結合優異的自吸性能與耐用結構，是各類嚴苛工況中可靠的選擇。2SM-LB 具備最大流量 0.3 m³/min、最高揚程 18.5 m 的性能，能穩定處理含固體、黏度高的液體，並維持長期運轉的高效能。



泵體提供 FC200（鑄鐵）、HiCr（高鉻合金）、SCS（不鏽鋼） 等多種材質選擇，可依據不同輸送液體特性進行最佳化配置，確保在腐蝕、磨損環境下依然保持穩定性能。



採用無需注水型雙機械軸封（油封式）設計，有效防止液體洩漏並降低運轉成本，搭配 Back Pull Out（後拉式） 結構，使維護作業更加便捷，顯著減少停機時間。



選擇 MITSUWA SM系列 - 自吸式污泥渣漿泵浦-皮帶式 2SM-LB ，讓您的製程運作更穩定、更持久、更值得信賴。







★ 最大流量:  0.3 m3/min
★ 最大揚程 : 18.5m







【品牌特色】

渣漿污泥泵浦技術累積超過半世紀


MITSUWA 創業於1954年日本三重縣，60多年來始於自吸式土木工程用泵浦，爾後致力於工業用渣漿泵浦的研發與製造，並以技術創新、品質穩定及全球化經營，成為日本專業泵浦領域的重要品牌。



強調對社會持續貢獻之經營理念

MITSUWA以「泵浦專業團隊」自許，強調持續研發、製造與完善售後服務，並以解決客戶問題、穩定品質與耐用性為核心價值。產品應用橫跨各業界，如電子及半導體業、化學加工業、窯業及陶瓷業、食品飲料業及鋼鐵業等，深受客戶信賴。



MITSUWA主要產品
自吸式污泥渣漿泵浦、自吸式橡膠內襯污泥渣漿泵、自吸式無阻塞污泥泵、非自吸式橡膠內襯污泥渣漿泵







【相關產品】

2SM-LB
最大流量 : 0.3 m3/min 最大揚程 : 18.5 m

2SM-LB

SM系列 - 自吸式污泥渣漿泵浦 - 皮帶式
SM系列-自吸式污泥渣漿泵浦-皮帶式- 最大流量可達 3 m3/min，最高揚程可達 32.5 m。- 材質選擇：FC200（鑄鐵）、HiCr（高鉻合金）及SCS（不鏽鋼）- 液體溫度：自吸運轉 ≦ 60°C；正壓運轉 ≦ 80°C- 汙泥濃度：≦ 30 w%- 活性污泥濃度：≦ 30.000 mg/l- 液體黏度：≦ 300 Pa·s- 應用產業：電子及半導體業、化學加工業、水及廢水處理業、鋼鐵業、窯業及陶瓷業等。 　 1.5SM-LB1.5SM-MB2SM-LB2SM-MB2.5SM-LB2.5SM-MB3SM-LB3SM-MB4SM-LB4SM-MB6SMZ2口徑40 mm40 mm50 mm50 mm65 mm65 mm80 mm80 mm100 mm100 mm150 mm流量0.06 ～0.16 m3/min0.08 ～0.16 m3/min0.15 ～0.3 m3/min0.15～0.3 m3/min0.25 ～0.45 m3/min0.35 ～0.5 m3/min0.4 ～0.7 m3/min0.6 ～0.8 m3/min0.6 ～1.2 m3/min0.8 ～1.2 m3/min1.2 ～3.0 m3/min揚程5 ～ 11.5 m13 ～ 14.5 m7.5 ～ 18.5 m7.5 ～ 18.5 m8.5 ～ 22.5 m23 ～ 32.5 m7.5 ～ 23 m25 ～ 30.5 m9 ～ 23.5 m24.5 ～ 29 m7 ～ 21.5 m動力1.5 ～ 0.16 kw2.2 ～ 3.7 kw1.5 ～ 3.7 kw1.5 ～ 3.7 kw2.2 ～ 5.5 kw7.5 kw3.7 ～ 11 kw11 ～ 15 kw5.5 ～ 11 kw15 kw7.5 ～ 18.5 kw迴轉速度1550 ～ 2230 min⁻¹2480 ～ 2690 min⁻¹ 1560 ～ 2230 min⁻¹1560 ～ 2230 min⁻¹1570 ～ 2230 min⁻¹2430 ～ 2680 min⁻¹1480 ～ 2270 min⁻¹2510 ～ 2630 min⁻¹1480 ～ 2160 min⁻¹2390 min⁻¹1500 ～ 1780 min⁻¹

SM系列 - 自吸式污泥渣漿泵浦 - 皮帶式

SM系列 - 自吸式污泥渣漿泵浦
SM系列-自吸式污泥渣漿泵浦SM系列為MITSUWA的標準機型，長年受使用者青睞，提供三種材質選擇：FC200、HiCr、SCS。主要用於輸送工業廢水處理設備所產生的活性污泥、混凝汙泥、消石灰漿等液體。 根據使用條件提供兩種類型：臥式皮帶驅動式（皮帶式）及聯軸器直結驅動式（直結式）。 MITSUWA SM系列 - 自吸式污泥渣漿泵浦，最大流量可達3.5 m3/min，最高揚程可達45.5 m（直結式）。其特點如下： ◆ 可依據輸送液體選擇適合的材質- 根據輸送液體，接液部材質有三種選擇：FC200（鑄鐵）、HiCr（高鉻合金）及SCS（不鏽鋼） ◆ 優異的自吸性能，適用於多種用途- 可於正壓運轉、自吸運轉等各種情境下靈活運用。- 自吸運轉時，無需額外設置自吸槽或底閥等附屬設備。- 採用雙渦卷結構，具備氣水分離功能，對空氣混入也有良好耐受性。 ◆ 標配無需注水型雙機械軸封（油封式）- 泵浦關鍵的軸封部採用雙重機械軸封設計，可防止軸封部位液體洩漏。- 軸封部無需外部注水，不僅降低運轉成本，也不會產生多餘的廢液。※ 若液體溫度較高（60℃以上）或漿體顆粒過細（10μm以下）時，仍需外部注水，請洽詢製造商。 ◆ 採用Back Pull Out（後拉式）設計，提升維修便利性。- 無需拆卸管路，即可更換旋轉部件（如機械軸封、葉輪等）。 主要用途有：- 各種渣漿液體（消石灰液、陶瓷、鐵氧體等）的輸送及循環使用- 工廠廢水處理設備中的原水輸送、活性污泥輸送、凝集污泥抽取等- 雜廢水、製程廢水、洗淨廢水、底槽廢水等所有與廢水輸送相關應用
